机房的系统结构和路由设计，综合布线不可错过的小知识！

 知己知彼，百战百胜，在进行设计之前，我们首先要充分了解数据中心综合布线的特点：

  1.信息点的布局和数量：最理想状态是可以明确设备点位需求，在此基础上，考虑一定冗余量，同时考虑到机房设备未来变化频繁，及可扩展性，不用一次到位。冗余量设定为10%-20%。

2.机柜设备的类型：对机房布线，主要考虑塔式服务器与机架服务器，标准机柜内可装塔式服务器2-4台，机架服务器12-24台（考虑散热及布线不可太满），但如果采用多层敞开式机架，一个机架可以安装12台左右塔式服务器。随着发展，一个机架上的服务器数量还会增多。

3.机房面积：当机房面积较小（200平米以下时），建议采用水平布线模式。当机房面积较大时，建议采用水平子系统+干线子系统两级布线。如在每列机柜设置网络列头柜。

4.线缆的选择：以现在数据中心的数据流量，一般采用超五或六类线缆，如考虑抗干扰、安全及施工难度可接受的情况下，建议使用屏蔽类线缆。

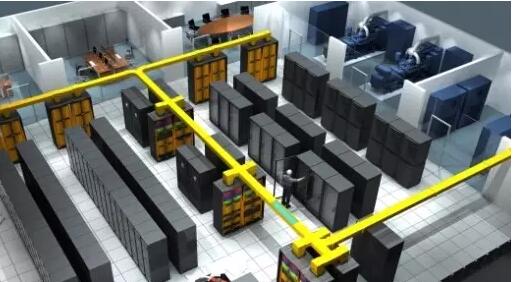

机房综合布线系统的路由设计：

 1.在管、槽的选用上建议采用金属材质，因金属管、线槽道可以良好接地降低干扰，并可以提高机房的防火等级。

2.线槽的布置一般围绕设备进行，可以布置在地板以下，但一般考虑到空调送风的效果，或与强电线槽作位置上的区分及管理及后期布线上的便利，弱电桥架一般采用机柜布置及选用网格桥架。

3.桥架的安装可以采用机柜顶部固定和自顶板垂直挂设的方式，考虑到光纤的脆弱性，可将光纤与铜缆分别布设线槽，如强电线槽也采用上走线方式，则从上到下建议为强电、铜缆、光纤三层桥架的布局。强弱电桥架间距按照相关规范要求。

4.机房内平时的维护工作还需要一些信息点的布设，如存在抗静电地板，可以在机柜地板以下10公分的位置，或在地板面上设置弹起插座，但注意不要设置在机房走道上，如机房没有架空抗静电地板，则可以设置于墙面或地面剔凿安装。
